スパイラルダクトと関連商品のご紹介です。高品質な各種製品で市場のニーズにお応えします。

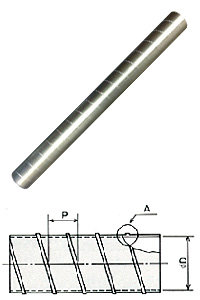

スパイラルダクト
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
※φ75～φ500まで呼び径25mm、φ550～φ1000まで呼び径50mm製作します。
■仕様
呼び径 D（mm） |
板厚 t（mm） |
φ75～φ300 |
0.5 |
φ325～φ700 |
0.6 |
φ750～φ1000 |
0.8 |

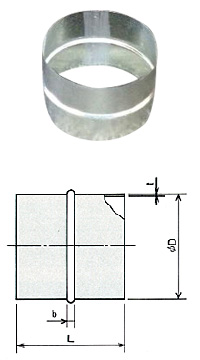

差込継手（ニップル）
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
※φ75～φ500まで呼び径25mm、φ550～φ1000まで呼び径50mm製作します。
■仕様
呼び径 D（mm） |
板厚 t（mm） |
L（mm） |
b（mm） |
φ75～φ125 |
0.6 |
120 |
10 |
φ150～φ300 |
0.6 |
135 |
15 |
φ325～φ700 |
0.8 |
135 |
15 |
φ750～φ1000 |
1.0 |
150 |
15 |
定着カラー
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
L（mm） |
l（mm） |
φ75～φ125 |
0.6 |
60 |
10 ※ |
φ150～φ300 |
0.6 |
80 |
15 |
φ325～φ700 |
0.8 |
100 |
15 |
φ750～φ1000 |
1.0 |
100 |
15 |
※φ75は10mm

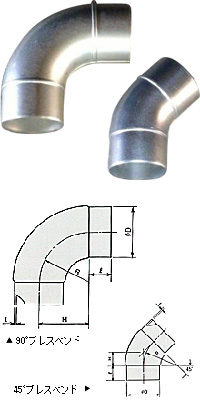

ブレスベンドエルボ（90°、45°）
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
L（mm） |
90°（H） |
45°（H） |
φ75 |
0.6 |
60 |
75 |
30 |
φ100 |
0.6 |
60 |
100 |
40 |
φ125 |
0.6 |
60 |
125 |
50 |
φ150 |
0.6 |
80 |
150 |
60 |

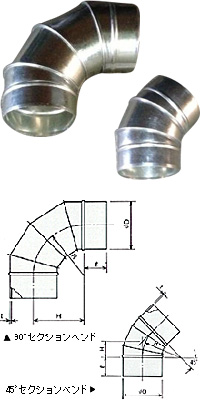

セクションベンド
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
差込L |
φ75～φ300 |
0.6 |
60 |
φ325～φ700 |
0.8 |
60 |
φ750～φ1000 |
1.0 |
80 |

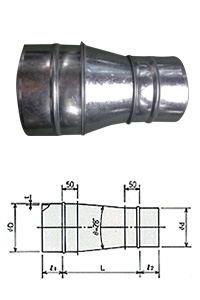

片落管（R管）
L=2（D-d）+100
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
φ100～φ300 |
0.6 |
φ325～φ700 |
0.8 |
φ750～φ1000 |
1.0 |

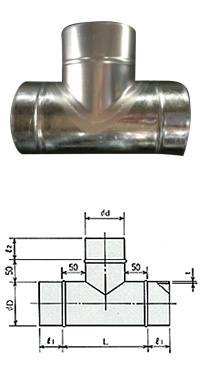

T管
L=φd+100
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
φ100～φ300 |
0.6 |
φ325～φ700 |
0.8 |
φ750～φ1000 |
1.0 |
Y管
L=1.4d+100
ｌ 1 =D/2+0.7d+50
ｌ 2 =0.7d-D/2+50
L 1 =0.7D+d/2+50
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
φ100～φ300 |
0.6 |
φ325～φ700 |
0.8 |
φ750～φ1000 |
1.0 |

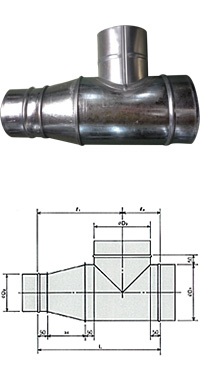

片落T管（RT管）
L = H+D3+150
H = 2（D1-D2）
l 1 = D3/2+H+100
l 2 = D3/2+50
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
φ100～φ300 |
0.6 |
φ325～φ700 |
0.8 |
φ750～φ1000 |
1.0 |

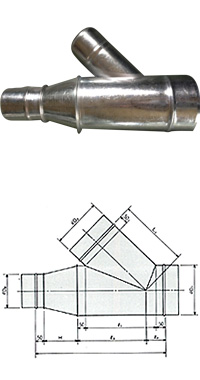

片落Y管（RY管）
L = H+l 1+150
H = 2（D 1-D 2）
l 1 = 1.4D3
l 2 = 0.7D3+50-D1/2
l 3 = D1/2+0.7D3+50
L 1 = D3/2+0.7D1+50
■材質
亜鉛メッキ鋼板（JIS G3302）
ステンレス鋼板（JIS G4305）
エンビ鋼板（JIS SK6744）
ガルバリウム鋼板（JIS G3321）
スーパーダイマ（JIS G3323）
■仕様
呼び径 D（mm） |
板厚 t（mm） |
φ100～φ300 |
0.6 |
φ325～φ700 |
0.8 |
φ750～φ1000 |
1.0 |
フレキシブルダクト
■仕様
種類 |
呼び径（mm） |
定尺（mm） |
|
アルミフレキ |
伸縮タイプ |
φ75～φ400 |
3 |
|
φ450～φ600 |
3 |
|
鉄フレキ |
伸縮タイプ |
φ100～φ400 |
3 |
|
φ450～φ600 |
3 |
|
SUSフレキ |
φ100～φ600 |
3 |
|
アルミダブルフレキ |
φ100～φ300 |
4 |
|
グラスダスト（T-2.CS型）
■仕様
呼び径（mm） |
定尺長さ |
φ50～φ500 |
0.5m、1m、1.5m、2m |
ワイヤアルミダクト 悟空
■仕様
呼び径（mm） |
定尺長さ |
φ50～φ500 |
10m |
Flex Duct風神
■仕様
呼び径（mm） |
定尺長さ |
φ100～φ500 |
7.6m |
キャンバス継手
ダクトと送風機や空気調和機を連絡（接続）するとき、中心や寸法の狂いを逃がすために、そして送風機などの振動がダクトに伝わらないようにするために、接続部にキャンバス（厚地に織った綿布や化織布）製の継手を使用されています。
■仕様
AT-05 |
片面アルミ箔貼ガラスクロス |
|---|---|
AS-123 |
両面塩ビコーティングガラスクロス |
ダンパー類（丸・角型）
VD/MD/CD/FD/FVD/HFD/SD（SFD・SFVD）/PD（PFD・PFVD） 他
丸型（差込・FG式） 角型（共板式・FG式）
マイクロチャンバー
アネモ用/パンカールーバ用/ノズル用/レジスター用/ライン・ディヒューザ用 他
角ダクト・チャンバー類
共板工法/FG工法・器具BOX・内貼BOX各種
コーナーピース
中間ジョイナー
吊りバンド（30m巻）
スパイラルバンド
Uバンド・二ッ割バンド
スチールバンド
■商品一覧
商品名 |
材質 |
サイズ |
補足 |
コーナーピース |
亜鉛 |
1.6t |
共板工法のダクトコーナーに使用する |
SUS |
1.2t |
|
|
塩ビ |
1.6t |
|
|
ガルバリウム |
1.6t |
|
|
ZAM |
1.6t |
|
|
中間ジョイナー |
亜鉛 |
1.0t |
共板工法のダクトの接続に使用するクリップ |
SUS |
1.0t |
Ⅱ型（一般用） |
|
塩ビ |
1.0t |
Ⅰ型（Ⅱ型より1㎜狭いタイプ） |
|
ガルバリウム |
1.0t |
Ⅲ型（Ⅱ型より1㎜広いタイプ） |
|
ZAM |
1.0t |
|
|
吊りバンド |
亜鉛 |
0.5ｔｘ30ｍ |
|
亜鉛 |
0.6ｔｘ30ｍ |
||
亜鉛 |
0.8ｔｘ30ｍ |
||
SUS |
0.6ｔｘ30ｍ |
||
スパイラルバンド |
ユニクロメッキ |
|
一点吊 タンバックル付 |
組式スパイラルバンド |
ユニクロメッキ |
|
一点吊 タンバックル付 |
ツイストバンド |
ユニクロメッキ |
|
一点吊 タンバックル付 |
SUS |
|
一点吊 タンバックル付 |
|
Uバンド |
SS グレー塗装 |
|
|
SUS |
|
|
|
Uバンド |
SS グレー塗装 |
|
|
SUS |
|
|
|
二ツ割バンド |
SS グレー塗装 |
|
|
SUS |
|
|
|
スチールバンド |
亜鉛 |
0.5tｘ16巾ｘ5kg |
|
B型バンド |
ユニクロメッキ |
|
|
SUS |
|
|
|
ワイヤーバンド |
ユニクロメッキ |
|
|
SUS |
|
|
|
フレキ用吊りバンド |
樹脂 |
50巾×30m |
|
全ネジ 各種 |
ユニクロメッキ |
3/8ｘ2000Ｌ |
|
SUS |
3/8ｘ1500Ｌ |
|
|
|
3/8ｘ1000Ｌ |
|
|
|
1/2ｘ2000Ｌ |
|
|
|
1/2ｘ1000Ｌ他 |
|
|
ボルト・ナット |
ユニクロメッキ |
Ｍ8ｘ20 |
|
SUS |
Ｍ8ｘ25 |
|
|
|
3/8ｘ20 |
|
|
|
3/8ｘ25 |
|
|
|
3/8ｘ32 |
|
|
|
3/8ｘ38 |
|
|
テックス・ヘクス類 |
ユニクロメッキ |
4ｘ13 |
|
SUS |
4ｘ16 |
|
|
|
4ｘ19 |
|
|
|
4ｘ25 |
|
|
|
6ｘ19 |
|
|
|
6ｘ25 |
|
|
アンカー類 各種 |
シーティーアンカー |
GT-3030 |
|
オールアンカー |
Ｃ-645 |
|
|
|
Ｃ-850 |
|
|
|
Ｃ-3060 |
|
|
|
Ｃ-1060 |
|
|
|
Ｃ-1260 |
|
|
トルコンアンカー |
AW-3050BW他 |
|
|
ダクトテープ類 各種 |
テサテープ |
48ｘ50ｍ |
|
アルミテープ |
50ｘ25ｍ |
|
|
|
50ｘ50ｍ |
|
|
|
75ｘ25ｍ |
|
|
|
75ｘ50ｍ他 |
|
|
コーキング材 各種 |
ダクトシーラ |
180ml |
|
|
150ml |
|
|
耐熱性 |
150ml |
|
|
シリコンコーク |
グレー・330ml |
|
|
|
クリアー・330ml |
|
|
|
ホワイト・330ml |
|
|
|
アイボリー・330ml |
|
|
ウレタンコーク |
グレー・320ml |
|
|
|
ホワイト・320ml |
|
|
変成シリコンコーク |
グレー・320ml |
|
|
|
ホワイト・320ml |
|
|
パッキン類 各種 |
スポンジパッキン（黒） |
5ｘ15ｘ10ｍ |
|
サンシール |
5ｘ15ｘ10ｍ |
|
|
|
4ｘ25ｘ30ｍ |
|
|
|
4ｘ30ｘ30ｍ |
|
|
|
4ｘ40ｘ30ｍ |
|
|
ブチルゴム（黒） |
5ｘ10ｘ14ｍ |
|
|
|
5ｘ15ｘ14ｍ |
|
|
ベルトシーラ |
3ｘ10ｘ10ｍ |
|
|
ブチルゴムテープ |
1ｘ40ｘ5ｍ |
|
|
ブチルゴムテープ |
1ｘ40ｘ5ｍ |
耐熱タイプ |
|
吊金具・支持金具各種 |
吊配管金具/ |
|
|
ダクト工具 各種 |
両口スパナ |
|
|
ラチェットスパナ |
|
|
|
プラスビット |
|
|
|
六角ビット |
|
|
|
ハンドパンチ |
|
|
|
クリップ工具 |
|
|
|
ナラシハンマー |
|
|
|
カラクリハンマー |
|
|
|
板金用 ハサミ |
240Ｌ |
|
|
|
270Ｌ |
|
|
|
300Ｌ |
|
|
板金用 ハサミ |
240Ｌ |
|
|
|
270Ｌ |
|
|
|
300Ｌ |
|
|
板金用 ハサミ |
480Ｌ他 |
|
|
点検扉 各種 |
|
|
外開き型/内開き型/ダクト型 |
ダンパー開閉器 |
|
|
風量調整ダンパー開閉器/防火ダンパー閉鎖機器/ |
切削工具 各種 |
|
|
コンクリートドリル/コアドリル/チップソー/ |
電動工具 各種 |
|
|
電気ドリル/振動ドリル/ハンマードリル/ |
